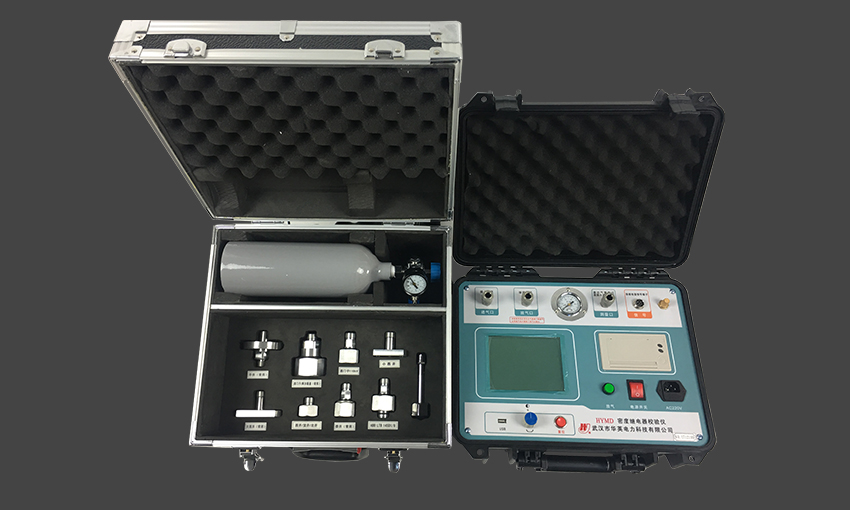

SF6密度继电器是用来监测运行中使用SF6作为绝缘材料的电气设备内部SF6气体密度变化的重要保护器件。运行服役中的SF6气体密度继电器因不常动作，过一段时期后，可能会出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时导致SF6密度继电器误动作。因此针对安装有SF6密度继电器的GIS等电力设备维护，应定期对其安装SF6气体密度继电器进行校验。HYMD密度继电器校验仪可以用来校核SF6密度继电器的动作数值及逻辑。

1-自动完成当前温度下压力测量和20℃温度下压力值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃温度下的压力、环境温度等。彻底解决了SF6气体密度继电器现场校验难的问题。

2-校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

3-所有测试过程由单片机控制自动完成，不用人工换算，仪器配置了单色液晶屏和旋转开关，操作简单、界面美观，所有参数及状态一目了然。

4-气体快锁接头全部采用进口原装器件，方便可靠。

1、工作电压：AC220V10%45~65Hz；

2、仪器功率：55W

3、仪器测量误差：0.2%RDG+2D

4、SF6密度继电器：单报警、单闭锁、单报警单闭锁、单报警双闭锁

5、常温气体压力表：0～1MPa任意压力点校验

6、20度气体压力表：0～1MPa任意压力点校验

7、压力检测范围：0～1MPa；压力分辨率：0.001MPa

8、温度显示范围；-20℃~80℃；温度分辨率：0.1C

9、显示方式：320X240图形点阵单色液晶屏

10、操作方式：一键飞梭（旋转鼠标）

11、打印机类型：高速热敏打印机

12、存储容量：可同时存储32页*3共96页试验结果

13、SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。

14、仪器工作环境：-10℃～60℃；

15、湿度：90%RH
