功能与应用Function and application

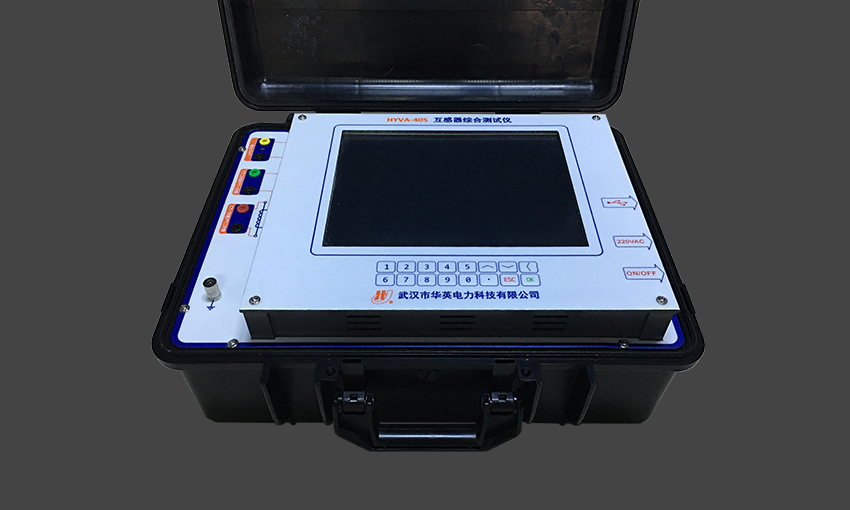

CTPT分析仪用于电流互感器（CT）的以下试验：
1）计量和保护型电流互感器比差，角差和极性测量
2）计量和保护型电流互感器励磁特性及拐点测量
3）计量型电流互感器保护系数FS测量
4）保护型电流互感器准确限制系数ALF，剩磁系数Kr，复合误差等参数测量
5）暂态级电流互感器Tpy，Tpx，Tps，Tpz等面积系数Ktd，短路电流倍数Kssc，一次和二次时间常数等参数测量
6）电流互感器线圈饱和电感，不饱和电感，线圈电阻，75摄氏度线圈电阻，磁滞回线等参数测量
7）保护型电流互感器误差曲线测量
8）作为现场校验仪使用，对电流互感器进行现场误差校验。
9）连接多分接CT测试开关盒，一次完成5个变比CT分接位的测试。
10）电流互感器铭牌自动推测
11）对已安装的变压器套管CT进行完整测试
CTPT分析仪还可用于电压互感器的以下试验：
1）PT变比，比差与角差试验
2）PT励磁特性，拐点电压及励磁损耗测量
3）PT二次回路负荷测量
4）PT一次及二次线圈电阻测量
6）CVT变比误差现场校验（4KV电压比较器模式）
7)电压互感器感应耐压试验
CTPT分析仪具备自动生成和制作格式规范的WORD试验报告的能力，仪器内置了IEC6004-1/2/5/6，IEC61869，C57.13等试验标准，测试完成后装置能够自动比对测试结果与标准要求的差异，并给出互感器测试是否合格的结论。
CTPT分析仪可以通过以太网进行远程控制试验，通过以太网口连接笔记本电脑，可以在电脑上操控测试仪，或者将测试仪的测试数据通过以太网传输至电脑。在电脑上还可以进行批量试验报告制作，一次可以制作多大1000份的WORD试验报告。
产品特点Product features
1.超宽测量量程
2.超简单操作
3.超高测量精度和超强数据管理能力
4.强大的应用软件支持
5.替代传统校验仪
技术指标Technical indicators
1、测试标准依据：
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, IEC61869，GB1207, GB1208,GB16847, GBT4703, C57.13
2、输入电源电压： AC220V±10%，50Hz/60Hz±10%
3、输出电压： 0.1~160V(AC)
4、输出电流： 0.001~5A(RMS)
5、输出功率：500VA
6、最高等效拐点电压：45KV
7、电流测量： 范围：0~10A (自动量程0.1/0.4/2/10A)
误差<±0.1%+0.01%FS
8、电压测量： 范围：0~200 V (自动量程1/10/70/200V)
误差< ±0.1%+0.01%FS
9、匝数比测量： 范围：1~35000，
1～2000 误差<0.05%
2000～5000 误差<0.1%
5000～35000 误差<0.2%
10、比差测量
典型误差<0.02% 保证误差<0.1%，分辨率0.01%
角差测量精度：±2min，分辨率：0.01min
11、二次绕组电阻测量范围： 范围：0~10KΩ(自动量程2/20/160Ω/1kΩ/10kΩ)
误差< 0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ
12、温度测量：-50~100度， 误差<3度
13、CT二次负荷测量： 0～160ohm(2/20/80ohm/160ohm)
误差0.2%RDG+0.02%FS最大分辨率0.001ohm
14、PT变比测量： 范围：1~10000，
单机模式：
1~2000 误差<0.1%
2000~10000 误差<0.2%
4KV电压比较器模式：
1-2200 误差<0.05%
15、PT变比测试模式角度差测量误差<30min，分辨率0.1min
16、电磁式PT励磁特性模式，比差角差现场校验，比差<0.1%，角度差<3min
17、CVT测试变比范围1-2200，误差<0.05%
18、PT二次负荷测量： 0～80kohm(800ohm/8kohm/80kohm)
误差0.2%RDG+0.02%FS最大分辨率0.1ohm
19、能够按照所选择的标准，对测试结果进行自动评估，判断互感器是否合格
20、能够同时检测额定负荷和操作负荷下电流互感器，电压互感器的比差与角差
21、具有自动生成WORD试验报告功能
22、具备批量制作WORD试验报告功能，一次可以将选择的所有试验文件制作成格式规范的WORD报告
23、能够将励磁曲线与存储的历史曲线进行自动对比
24、数据存储组数：大于30000组
25、工作条件： 温度：-10℃～50℃， 湿度：≤90%
26、尺寸： 485mm×356mm×183mm
27、重量：15Kg
