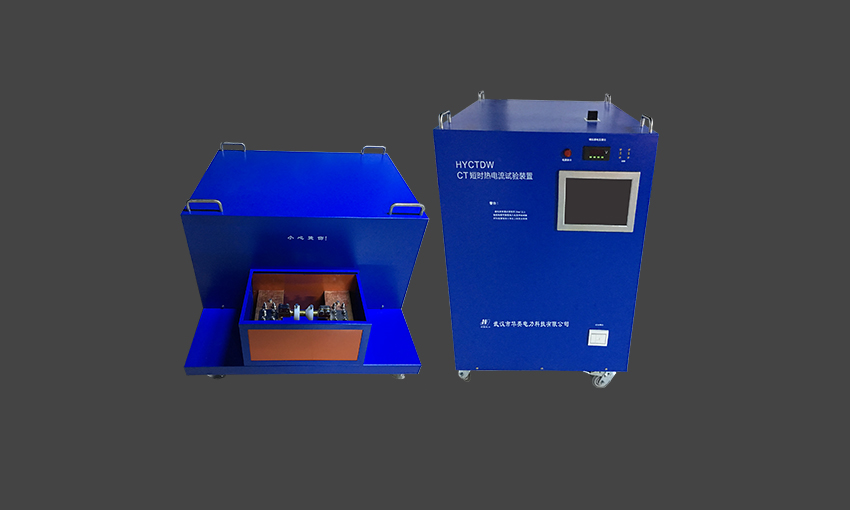

电流互感器短时热电流自动化试验装置HYCTDW型

时间:2020-08-27




产品介绍Product introduction

HYCTDW电流互感器短时热电流自动化试验装置按照电国家标准<<GB1206电流互感器>>和国网公司标准<<Q/GDW1572计量用电流互感器技术规格书>>等要求全自动完成电流互感器短时热电流检测试验。装置首先测量所连接电流互感器样品回路的阻抗值,然后依据此阻抗值和设定的试验电流数值,自动控制装置的输出电流至目标试验电流值。在1s钟试验时长条件下,当装置计算的输出电流和负荷超过装置的最大输出时,会依据标准给出的I2t等效试验方式减少试验电流并延长试验时长,最长试验时间控制在5s以内,保证试验过程加在样品一次回路的能I2t与1s中热电流冲击试验在数值上等效。





产品特点Product features

与目前短时热电流试验装置相比具备以下明显优势:

1相比于LCR充放电模式的试验系统相比,装置的体积和重量大大降低,且成本也大大降低。

2装置测量样品一次回路阻抗,并依据测量结果自动控制装置的输出电流至目标电流。

3当需要的试验输出容量大于装置的最大输出时,自动采取I2t等效试验方式,使得试验变得可行。

4试验过程全自动,装置的控制回路监视各种信号并进行错误操作检测对装置本身进行有效保护。

5试验过程简单,快速,并且试验过程中的样品一次回路电流,一次回路电压,装置调压器输出电压等各种信号的数值及时间曲线都会被记录保存。



产品功能product function



1测量所连接样品电流互感器的一次回路阻抗,并依据所测量阻抗值调节装置的电动调压器至目标值,然后在升流器输出回路产生所需的目标试验电流。

2记录试验过程中样品一次回路电流,一次回路电压,装置调压器输出电压,装置调压器输出电流等的幅值-时间曲线。

3自动控制并监视整个试验过程,对试验过程中的异常和错误操作进行保护。

4生成格式规范的试验报告。


技术指标Technical indicators

1最大输出电流0~10000A(更大输出电流可定制),输出电流误差小于10%%设定值

2装置输出容量250KVA

3样品一次回路电流测量0~10000A,测量误差0.1%FS

4样品一次回路电压测量0~30V,测量误差0.1%FS

5试验过程电压电流波形采样速率25KHz,时间测量误差0.04ms

7供电电源AC380V45Hz~65Hz

8工作环境温度0~50度,湿度小于90%
