变频串联谐振测试装置

时间:2020-10-09




产品介绍Product introduction

变频串联谐振试验装置输出容量大、试验电压高,电缆、发电机绝缘耐压试验的最佳选择;安全可靠,当试品被击穿后仅仅使系统失谐,电压迅速下降,从而使放电不致于对测试系统造成损害。

变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

HYXZ的品质因素高达50,输出高压波形畸变率低,测试结论更可靠,更符合电力设备交流耐压试验的国家标准规定与要求。

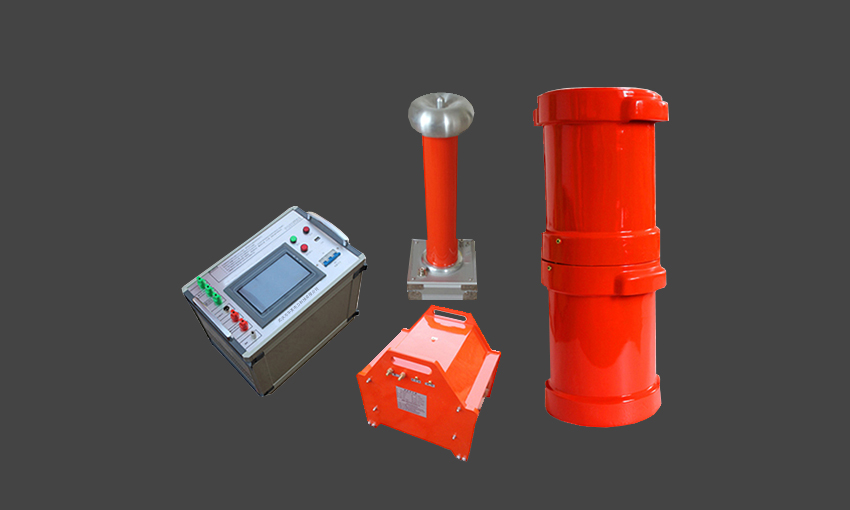

HYXZ串联谐振试验装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。变频控制器又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验,电力变压器感应耐压试验。



产品特点Product features

1>内部由嵌入式触摸屏控制,操作功能得到优化,操作简单。

2>自动扫频,寻找谐振点.频率范围20~300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫).频率分辨率0.1Hz。

3>自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。

4>自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。

5>耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作。

6>全压输出保护:在调压过程中,严格保证变频电源不会全电压输出。

7>软件经过严格模拟运行检验,运行安全、稳定、可靠。

8>自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据。

9>液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流。

10>保护功能:具有断电、过流、过压及闪络保护功能;

a)过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置。

b)过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置。

c)击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿。

d)断电保护:试验电源断电后,装置能快速保护。

11>变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动。

12>外观及操作界面充分采用人性化设计,美观大方,操作简便

技术指标Technical indicators

1>供电电源:380V±10%三相50HZ

2>额定输出电压:0~1000KV

3>最大输出容量:6400KVA

4>工作频率范围:30~300HZ

5>满功率输出下,连续工作时间60min

6>品质因数:30~80

7>频率调节分辩率:0.1HZ

8>输出波形:正弦波,波形畸变率<1%

9>环境温度:-15℃~50℃湿度:≤90%RH

10>系统具有过压,过流,放电等全自动保护功能

11>适用范围:电缆变频谐振装置、发电机交流耐压装置、变电站电气设备交流耐压谐振装置、CVT检验用谐振升压装置

注:变频串联谐振系统配置方案可根据试验对象和用户使用情况来定制。
