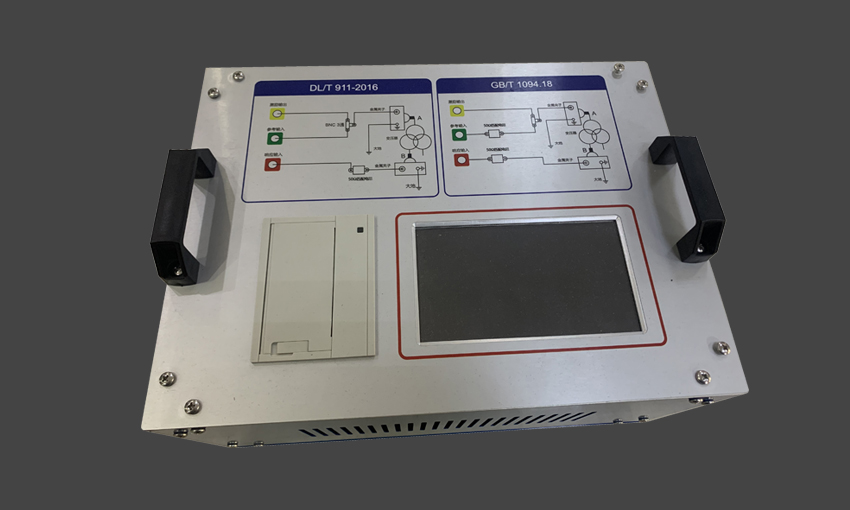

变压器绕组变形测试仪HYRZ-902型

时间:2020-09-27




功能与应用Function and application

1.电力变压器检修例行试验时,检查变压器的绕组频率响应数据

2.电力变压器出厂时,测量变压器的绕组频率响应数据作为变压器的特征指纹信息

3.在电力变压器发生短路后,测量电力变压器的频率响应数据并将其与短路前的测试数据做对比,检查变压器绕组是否发生了形变

4.根据测试结果自动制作格式规范的Word试验报告

5.自动宽纸微型打印机打印测试获得曲线和数据

6.按照DLT-911对测试结果进行自动评估

产品特点Product features

1)无需连接笔记本电脑,单机即可完成频响法变压器绕组变形测试

2)扫频频率范围可达10HZ~10MHZ,输出频率稳定,响应衰减倍数测量精度高

3)自带微型打印机可打印频率响应曲线和测试数据

4)按照DLT-911标准可完成测试结果三相相关性的自动评估

5)7寸大屏幕触摸屏,全中文菜单界面,操作简单

技术指标Technical indicators

频响法技术指标

1>线性扫描分布

扫频测量范围:1KHZ~2MHZ、4000扫频点、分辨率为0.25KHZ、0.5KHZ和1KHZ

2>分段扫频测量分布

扫频测量范围:0.5KHZ~1MHZ(2000扫频点);

0.5KHZ~10KHZ(500扫频点)

10KHZ~100KHZ(500扫频点)

100KHZ~500KHZ(500扫频点)

500KHZ~1000KHZ(500扫频点)

3>自定义扫描:10HZ~10MHZ,扫描点数最多4000点

4>衰减幅度测量范围:(-100dB)至(+20dB)

5>衰减幅度测量精度:0.1dB

6>扫描频率精度:0.01%

7>信号输入阻抗:1MΩ

8>信号输出阻抗:50Ω

9>同相测试重复率:99.9%

10>仪器尺寸(mm):300×340×120

11>工作温度:-10~50℃,环境湿度<90%

12>仪器铝合金运输箱尺寸(mm):310×400×330仪器主机重量:5KG
