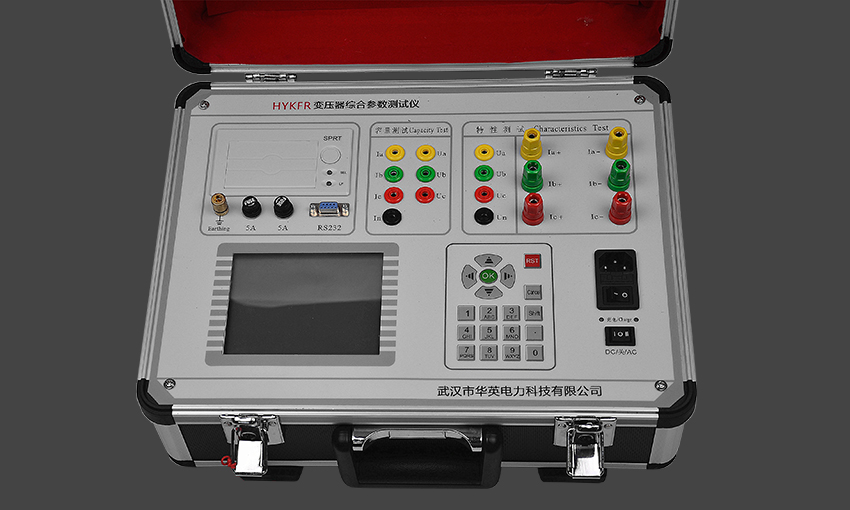

电力变压器作为重要的电气设备，其安全可靠运行对电力系统极为重要。变压器综合特性测试仪，是本公司自主研发的专门用于电力变压器(三相或单相)出厂、交接以及运维试验中绕组变形、空载和负载损耗参数测量的高精度仪器。它以ARM处理器为核心控制进行采样，处理和输出，其主要特点是彩色触摸屏显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；配用数据管理软件，保存的数据通过USB传送到计算机(上位机)，进行另存、打印、清空等多项操作，或直接通过上位机电脑操作测试，保存的文件格式为Word或Excel文件格式。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高了工作效率。
本仪器通过选配不同容量的调压器可实现对各种容量变压器的测试，同时本产品也可以用于发电机转子交流阻抗试验和谐波试验（PC可用）。
1．基于IEC和GB标准的扫频法绕组变形试验；
2．可测量变压器各个绕组的响应点对注入点的相角频率曲线和幅值频率曲线；
3．可循环测试变压器绕组的响应点对注入点的固定频率下相位和衰减幅度；
4．基于DLT911-2016对变压器幅值频率曲线进行三相自动分析；
5．短路阻抗法绕组变形试验；
6．可测量变压器绕组短路阻抗、短路电抗、短路电阻、三相阻抗电压、阻抗电压、电压有效值、电压平均值、电流、功率、功率因数、频率等参数；
7．基于DL/T 1093-2008和IEC60076-5对短路阻抗试验结果进行分析；
8．变压器空负载特性试验；
9．可测量变压器空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电压平均值、电流、功率、功率因数、频率等参数；
10．短路阻抗以及空负载试验结果自动修正；
11．基于GB1094.1-2013以及JBT 501-2006对空负载试验结果进行分析；
12．进行短路阻抗以及空负载试验，在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器和电流互感器；
13．发电机转子交流阻抗试验；
14．转子交流阻抗特性曲线
15．变压器谐波分析试验；
16．变压器零序阻抗试验；
17．同时测量三相电压，电流，最高显示128次谐波；
18．内置不掉电存储器，绕组变形，空负载数据可保存40组，发电机转子交流阻抗数据可保存30组
1．扫频法测绕组变形：
扫描频率范围：10HZ-1MHZ (DLT911-2016 线性扫描)
20HZ-2MHZ (GB/T-1094.18 IEC60076-18:2012 分段扫描)
10HZ-10MHZ (GB/T-1094.18 IEC60076-18:2012 分段扫描)
幅值测量范围：(-100dB） - （+20dB）
幅值测量精度:(-40dB） - （+20dB）0.2dB
(-60dB） - （-40dB）0.5dB
(-80dB） - （-60dB）1.0dB
角度测量范围：(-180°） - （+180°）（10HZ-2MHZ）
扫描频率精度：小于0.01%
信号输入阻抗：大于1M Ω(DLT911-2016)
50 Ω(GB/T-1094.18 IEC60076-18:2012)
信号输出阻抗：50 Ω；
最大输出电压幅值:20VPP
同相测试重复率：99.5%；
2．短路阻抗法绕组变形，变压器空负载，转子交流阻抗：
电压测量范围：AC 0～600V；
电流测量范围：AC 0～120A；
频率测量范围：45～65Hz, 频率测量误差<0.1%读数；
短路阻抗测量精度：0.1-3000欧，误差<0.2%读数+2字；
发电机转子交流阻抗测量精度：0.1-3000欧，误差<0.2%读数+2字；
有功功率： cosφ>0.1 0.5%读数±2字 ，cosφ<0.1 1.0%读数±2字；
无功功率误差<0.2%读数±2字；
功率因素测量误差<0.5%+2字；
电压、电流测量误差<0.2%读数±2字；
3．工作条件
工作电压：AC220V10 ，频率：45-65Hz
功耗：≤100w；
使用环境温度：0～50C；
使用环境湿度：≤90RH；
主机体积：520290220mm3 重量<12kg。
