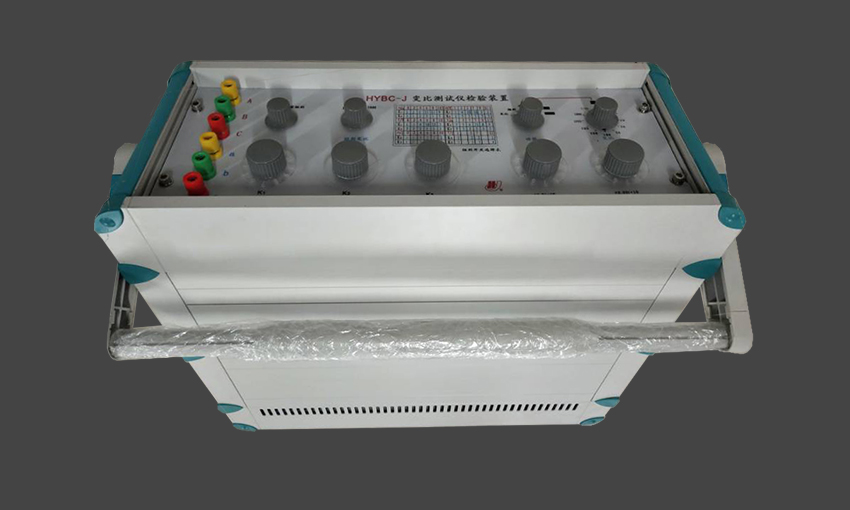

变比测试仪校验装置HYBC-J

时间:2020-08-27




产品介绍Product introduction
  "HYBC-J变比测试仪校验装置"(以下简称"变比校验装置")是用来校验0.05级及以下变压器变比测试仪的变比精度和分辨率的一种装置,同时可以校验变比组别测试仪在组别测试时的变比精度和各种组别选择的正确性,并包括Z形组别。

  一、原理结构图


图1

  图中A、B、C分别为三相输入,接变比测试仪的一次侧,a、b、c为三相输出,接变比测试仪的二次侧。功能开关是功能选择开关,可选择五种功能的测量。选择开关在组别选择时使用,该开关具有三相PT的不同组别的选择功能,同时还可选择Z形组别。X、Y、Z、x、y、z、a`、b`、c`、x`、y`、z`是在校验本装置的标准变比PT和标准三相PT的准确度时使用,除此之外,没有其他用途,但相互不能短接。

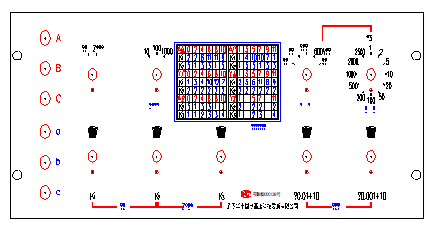

  二、面板图



  使用时A、B、C、a、b、c与变比组别测试仪的相应端子连接,A、B、C为一次输入电压端钮,a、b、c为二次输出电压端钮。功能选择开关具有4种功能选择,当它置于某一功能档时,"变比校验装置"就只能对变比组别测试仪的这一功能进行测试。

  K1、K2为组别选择开关,K2、K3为Z形组别选择开关,根据面板上给出的"组别开关选择表"有关K1、K2、K3中的数值来确定此时所选择的组别状态。

  分辨率选择开关有两种,即小数点后两位数和三位数的选择。当作分辨率测试时,所显示的小数部分应是标准值与倍率的乘积,两部分小数可以相互迭加,而整数部分始终显示10。




技术指标Technical indicators
  1.变比测试功能

  可预置的标准变比值是:

  1、2、5、10、20、50、100、200、500、1000、2000、2500(共12个)

  即:UAB/Uab的值有上述12种选择,此时,UAB的额定电压为200V,该装置可在额定电压的20%~120%内工作,二次电压Uab可以承担大于等于100KΩ的负荷,即要求被试变比测试仪的二次输入阻抗≥100KΩ,此时的标准变比值的误差小于0.05%。

  2.分辨率测试功能

  当功能选择开关置于"分辨率"时,可测试变比测试仪所显示值的分辨率,"变比校验装置"可预置10.001、10.002、……10.099共99个值,供测试各种变比测试仪的分辨率时使用,在分辨率测试时,对误差不作要求,但校验变比测试仪分辨率时,变比测试仪的显示值应该随分辨率的增减有明显的变化。

  3.组别测试功能

  "变比校验装置"将标准三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法组成12种组别,可对变比组别测试仪的全部组别进行测试,同时在组别测试的变比值可有10、100、1000三种选择,其组别测试时的标准三相PT的各单相误差全部小于0.05%。

  4.Z形组别测试功能

  Z形组别共有10组(△/Z或Y/Z),标准三相PT的各个单相的两个二次绕组的误差均小于0.05%.

  5.直通测试功能

  该功能是将变比测试仪的一次电压UAB直接连接于二次端(a、b端)即UAB=Uab,可对变比测试仪进行1/1的自校,注意不能在不允许直通的变比测试仪的校验中使用。
