产品介绍Product introduction
高压断路器是电力系统中重要的控制设备。电网中高压断路器的运行数量最多，运行条件和技术要求相对比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作。

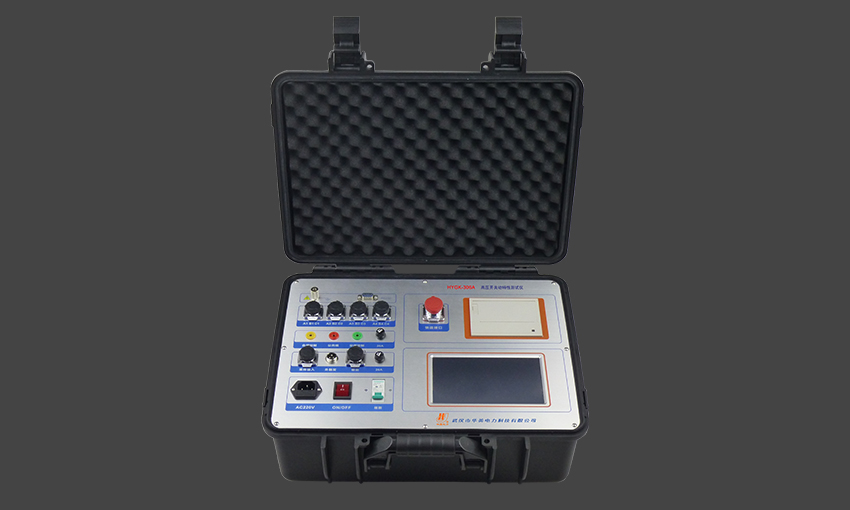

高压开关动特性测试仪是我公司专门为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以ARM处理器为核心控制进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字，图表显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
本仪器具有丰富完善的用户自定义功能，内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。
产品特点Product features
1．12个断口的固有分、合闸时间；
2．重合闸试验分合与合分时间；
3．分、合闸的同相不同期性与最大不同期性；
4．弹跳时间与弹跳次数；
5．开距，超程，过冲以及反弹幅值；
6．断路器刚分速度，断路器刚合速度；
7．断路器平均速度；
8．断路器合、分闸过程线圈电流时间曲线，行程时间曲线和速度时间曲线；
9．接触器，继电器合、分闸试验；
10．额定操作序列试验；
11．断路器机械寿命试验；
技术指标Technical indicators
1．时间测量
同时可测量断口数：≤12个
测定过程整定时间：0～6秒
分辨率：0.1ms
2．开关开距、开关超行程、弹跳幅度测量
标配传感器量程：25mm/250mm
可选配传感器量程： /300mm/1000mm
根据不同的采样尺选择不同的量程，可定制
分辨率：0.01mm
3．测量误差
时间测量误差：0.1ms
行程测量误差：0.5%RDG+0.05%FS
4．速度测量范围：0～20m/s，测量误差<1%
5．内置电源
输出电压：20V～265V 误差：1%
输出电流：0～15A；
6. 仪器内置的操作命令：O, C, CO, OC, O-CO, CO-CO, O-CO-CO
7．工作条件
工作电压：AC220V10
频率：50Hz10
功耗：≤60w
使用环境温度：040C
使用环境湿度：≤90RH
主机体积：460340200 mm3 重量：10kg
