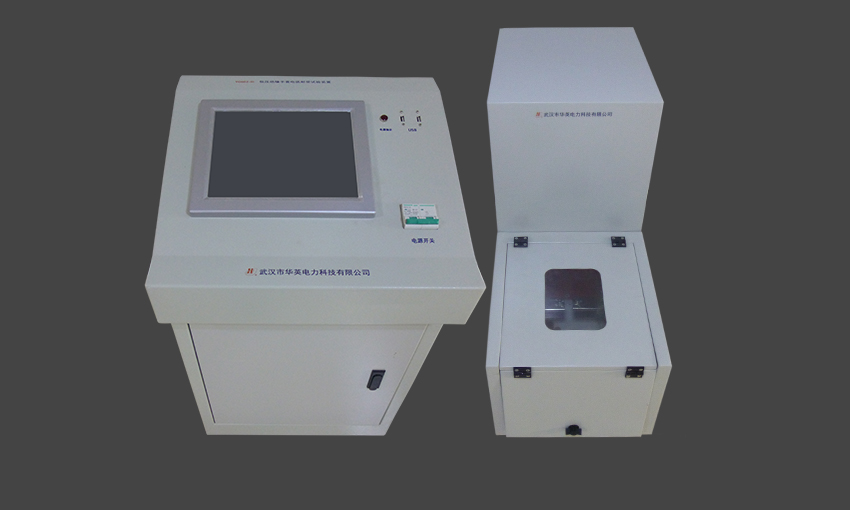

低压手套电弧试验装置用于模拟手套在接触电弧过程中受到的损伤评估，试验时试验装置可模拟各种不同电流和能量水平的高能电弧，通过调整手套和点火铜丝的位置可以完成手套不同接触区域抗电弧能力的检测，还可以通过调整电弧电流的数值来测试在不同电弧能量条件下手套受到破环的程度。进行低压手套耐电弧试验时电弧电流，电压，能量以及电弧的最高温度等参数和幅值时间曲线都可以被试验装置所记录和。

低压手套电弧耐受试验装置所实现的主要功能项目包括以下几个方面：

      1 测量所要产生电弧一次回路阻抗，并依据所测量阻抗值调节装置的电动调压器至目标值，然后在升流器输出回路产生所需的目标试验电流

      2 记录试验过程中电弧回路电流，电弧两端电压，装置调压器输出电压，装置调压器输出电流等的幅值-时间曲线

      3 自动控制并监视整个试验过程，对试验过程中的异常和错误操作进行保护

      4 计算电弧试验过程中点火铜丝所吸收的能量数值

      5 具备低压手套安装手模，并配备万能支架用于调整手套和电弧接触的部位和位置，以验证不同条件下电弧对低压手套的影响

      6 记录和制作试验报告，所有记录的试验数据均可以导出生成格式规范的WORD试验报告和EXCEL格式试验报告


低压手套电弧试验装置的主要技术指标

      1 输出电弧电流0~3000A（更大输出电流可定制），输出电流误差小于10%设定值

      2 装置输出容量15KVA，瞬时可达50KVA以上

      3 电弧电流测量量程0~3000A，测量误差0.5%FS

      4 电弧电压测量量程0~50V，测量误差0.5%FS

      5 电弧能量测量范围0-100KJ，误差5%

      6 试验过程电压电流波形采样速率25KHz，时间测量误差0.04ms

      7 供电电源AC220V 45Hz~65Hz

      8 工作环境温度0~50度，湿度小于90%
