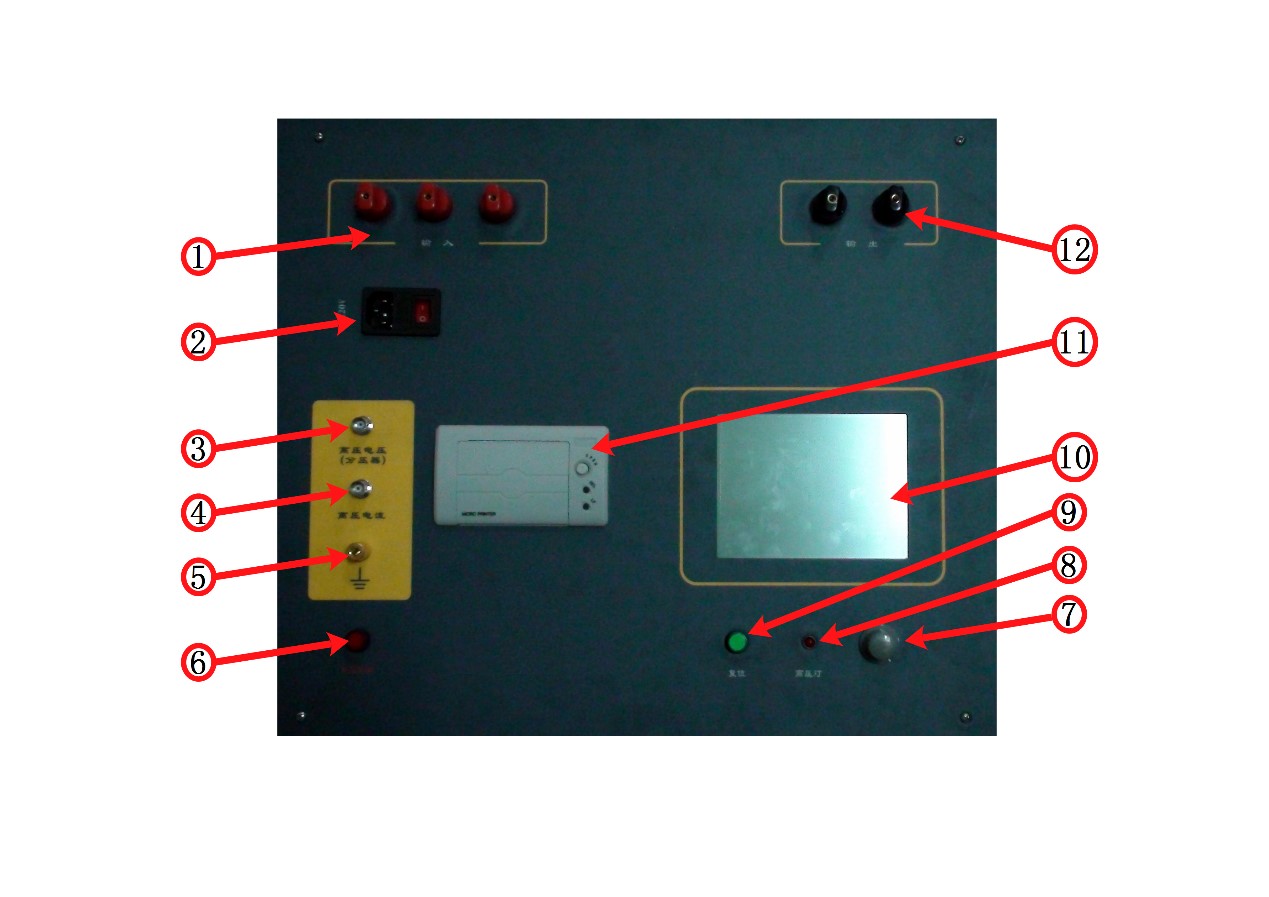

1、主电源输入端子，380V输入时三个端子任意接，220V输入时任意选取其中两个端子接入

2、220V仪器工作电源插座，注意此插座只能接入220V交流电源，不允许接入380V电源。

3、高压电压测量输入端子，高压测量输入端子，注意此端子输入电压为0到100V。

4、高压电流测量输入端子，接高压CT盒输出。

5、接地接线柱，仪器安全接地。

6、紧急停机按键，试验过程中按此按键可立即切断仪器输出。

7、旋钮，调整参数时顺时针转动增加，逆时针转动减小。

8、高压灯，当仪器输出时提供闪光提示。

9、系统复位按键。

10、触摸液晶显示屏

11、打印机

12、仪器输出端子，当主电源输入为380V时，仪器输出为0到350V可调。当仪器主电源输入为220V时，仪器输出为0到180V可调

*仪器内部所有参数的设置，均可先点击需要修改的数据将光标置于此数据之上，然后通过旋钮修改数据，顺时针增大，逆时针减小。
