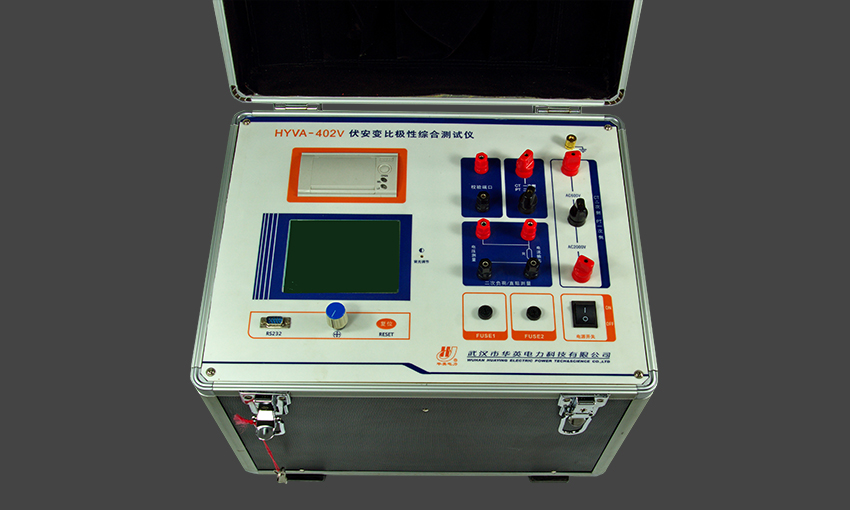

HYVA-402V型互感器综合特性测试仪用于电力系统高压电流互感器和电压互感器的工作状况与性能测试,其主要检测项目和功能如下:
1.电流互感器比差与角差检测
2.保护用电流互感器准确限制系数检测
3.电流互感器伏安特性试验与拐点电压自动检测
4.电流互感互感器和电压互感器极性检查
5.电流互感器励磁特性试验和误差曲线计算
6.电压互感器变比检测
7.电压互感器励磁特性试验
8.电流电压互感器线圈直流电阻检测
9.电流电压互感器二次负荷检测
10.微型打印机打印试验结果
1.输入电源AC220V10%,45Hz~55Hz
2.输出电压范围:0~2000V
3.输出电压分辨率0.1V
4.数据存储:199组
5.测量误差指标如表1

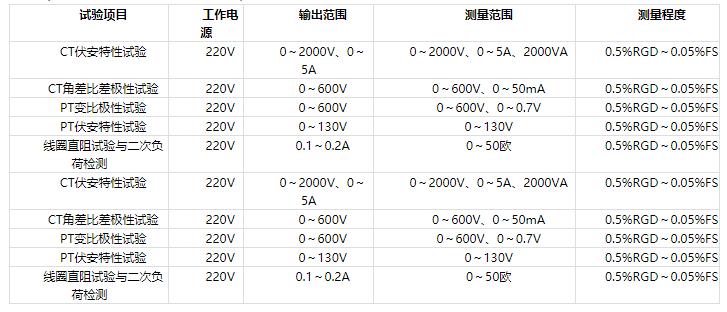

(表1 HYVA-402V测量误差指标)
6.外形尺寸(mm):450×340×300,重量33.5KG
7.工作环境0~50摄氏度,湿度小于85%
