产品介绍Product introduction
在输电线路的线路工频参数测试工作中，主要测试项目是线路工频阻抗值，该参数测试的准确与否，直接影响到继电保护整定值的正确计算等重要工作，关系到电网的安全运行。输电线路的工频参数包括正序、零序阻抗和正序、零序电容以及同杆架设或平行架设导线间的耦合电容和互感等，这些参数是进行电力系统潮流计算、短路电流计算、继电保护整定计算、选择电力系统运行方式、建立电力系统数学模型时的必备参数。线路参数虽可用理论计算方法求得，但因现场众多因素的影响，通过理论计算得到的输电线路工频参数与现场实测参数会有一些偏差，故工程上要求对新架设及改造后的高压输电线路进行工频参数的测量。
针对上述电力生产需求，为了测量输电线路的工频线路参数，许多电力测试仪器生产厂家研制了工频线路参数测试仪，但就目前使用应用情况来看，在用的工频线路参数测试仪种类繁多，质量参差不齐。其数据结果的质量越来越受到电力生产部门的重视。
国内的计量检定单位在实际检定工作中采取的检定方法为传统的“实物阻抗法”，该方法的主要特点在于：以一组实物标准电容和实物标准电阻为基础，模拟工频线路参数，用于对工频线路参数测试仪的零序电容、正序电容、零序阻抗、正序阻抗测量功能进行检定。其不足之处主要在于：基于该方法不能对工频线路参数测试仪的零序电感分量、正序电感分量测量功能进行检定，同时准确度低、量值取值范围窄。

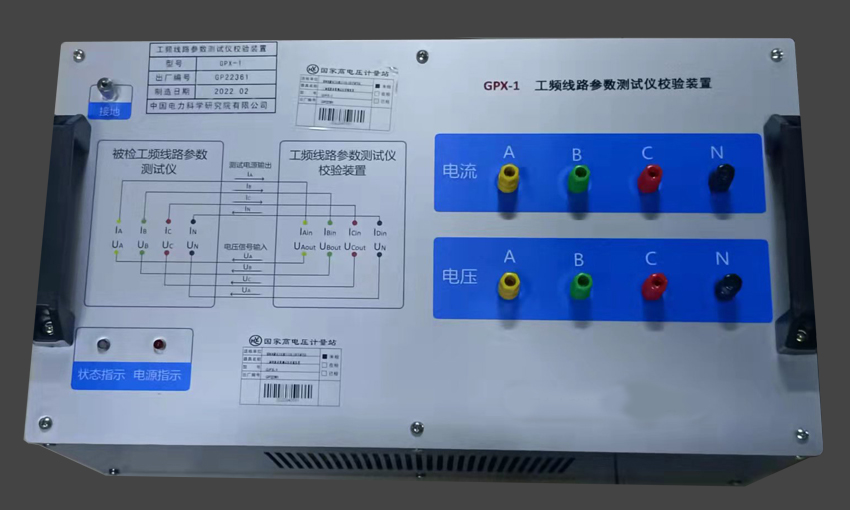

鉴于上述情况，针对工频线路参数测试仪的工作特性和现有校准方法的不足，武汉华英电力设计研制了GPX-1型工频线路参数测试仪校准装置，可有效开展对目前市场上主流的工频线路参数测试仪的校准与检测工作。
产品特点Product features
GPX-1型工频线路参数测试仪校准装置（以下简称校准装置）是针对目前市场上主流的工频线路参数测试仪的零序阻抗、零序电容、正序阻抗、正序电容等测量性能进行校准检定的专用装置。
本校验装置主要包括如下功能、特点：
1、 校验装置可对工频线路参数测试仪的零序阻抗、零序电容、正序阻抗、正序电容等测量功能进行校验。阻抗值、阻抗角和电容量准确度高，量值连续可调，调节细度小、范围大。
2、本装置可模拟出现场类似的正序或零序回路，频率响应范围宽，电流输入范围大，电容和阻抗均可方便溯源。
3、校验装置分为上位机和下位机两大部分，两部分通过RS-232串口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。性能稳定，软硬件设计思路新颖，针对性强。操作界面友好。
技术指标Technical indicators
使用环境：
温 度：15°C~25°C
相对湿度：<80%（25°C） 海拔高度：<2500m
电源频率：50Hz ±0.5Hz 电源电压：220V±5V
测量范围：
电容： 0.1μF～50μF；
阻抗： 0.1Ω～400Ω；
阻抗角： -90°～90°；
1） 分辨率（即模拟的标准调节细度）：
电容： 0.01μF；
阻抗： 0.01Ω；
阻抗角： 0.01°；
2） 阻抗最大允许误差：±（0.2%读数+0.04%满量程）
电容量最大允许误差：±（0.2%读数+0.04%满量程）；
角度最大允许误差：±0.2°；
3） 其他参数：
电压输出范围：（0~450）V；
电流输入范围：（0~20）A；
频率响应范围：40Hz~65Hz。
