变压器绕组变形的测试方法分析

2020-10-22 13:34

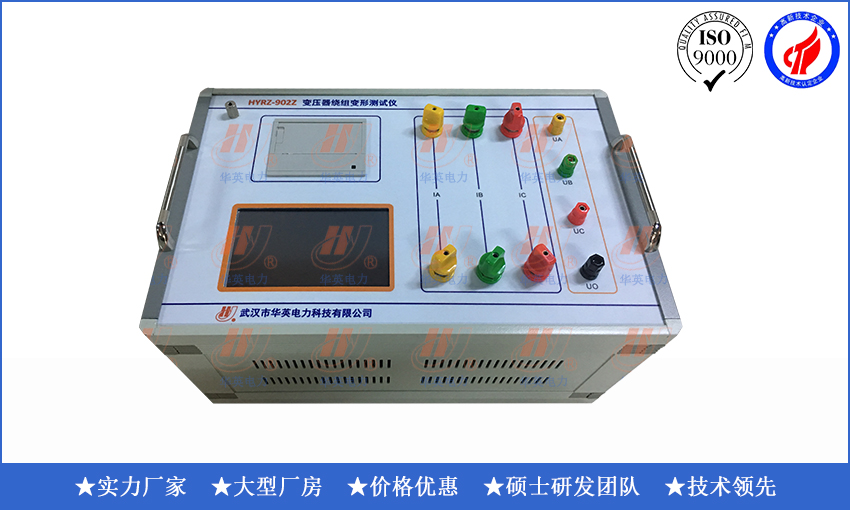

  变压器绕组变形测试仪的三种测试方法

  在对造成冲击的各种短路故障中,出口处短路对变压器的危害,会在变压器绕组中引起巨大电流,造成绕组变形,那么如何用变压器绕组变形测试仪测试变压器绕组变形的情况呢,一起来了解下。





  变压器绕组变形的测试方法:

  1)低压脉冲法。

  它是利用等值电路中各个小单元内分布参数Lo、Co、go的微小变化所造成波形上的变化,来反映绕组结构上的变化。当外施脉冲波具有足够陡度,即包含有足够高频分量时,并且使用足够颇宰响应的示波器,就能把这些变化清楚地反映出来。

  2)频响分析法。

  它是用扫描发生器特一组不同额串的正弦波电压加到变压器绕组的—端,把所选择的变压器其他端子上得到的信号振幅和相位作为频率的函数绘制成曲线。当变压器结构定型后,它的频响特性是一定的,一旦变压器绕组发生变形,则谐振点的位置和数量将有所改变。日前,研究机构已根据此原理研制出变乐器绕组变形测试装置,其主接线如下图所示,其测试过程是:

  首先,计算机发出命令,让扫描发生器单元输出一系列频率的正弦波电压,加到被试变压器上;同时让双通道分析单元分析、处理Ui、Uo信号,并传送到计算机存贮起来;待试验数据采集完毕后,计算机判断被试变压器有无绕组变形,并可以屏幕显示或绘制被试变压器频响特性曲线。


  3)特性试验法。

  有的单位曾采用单相低压空载试验和短路试验检测220kV、120kVA电力变压器绕组变形收到良好效果。例如,短路试验测得高、中之间B、C相短路阻抗比4相明显增大,其中c相增大达8.6%,其余情况下,B、C相比A相均减小,减小最多的是中、低压间C相,达17%。

  另外,测量电容量发现,该台变压器高、中压绕组容量增加13.56%。低乐绕组电容量增加10.11%,所以有人认为,变压器受到短路冲击后,电容量变化超过1%很可能是绕组发生了变形。
