串联谐振和变频串联谐振试验装置的区别

2023-08-22 10:31
  串联谐振原理是指在由电阻、电感和电容组成的串联电路中,当容抗XC等于感抗XL,即XC=XL时,电路中的电压U和电流I分别为同相时,电路呈现纯电阻,这种现象称为串联谐振。主要为220kV及以下变电站一次电气设备的交流耐压试验而设计制造。

  便携式变频串联谐振装置主要应用于以下几个方面:

  1、6kV-500kV高压交联电缆的交流耐压试验

  2、发电机交流耐压试验

  3、GIS和SF6开关的交流耐压试验

  4、6kV-500kV变压器工频耐压试验

  5、母线、套管、变压器等其他电力高压设备的交流耐压试验。
变频串联谐振
  根据法规要求,可满足变压器、GIS系统、SF6开关、电缆、套管等容性设备的交流耐压试验。既能满足高压、小电流设备试验条件的要求,又能满足低压、大电流设备试验条件的要求,应用范围广。维修和测试工程单位的理想压力设备。

  串联谐振的主要成分:

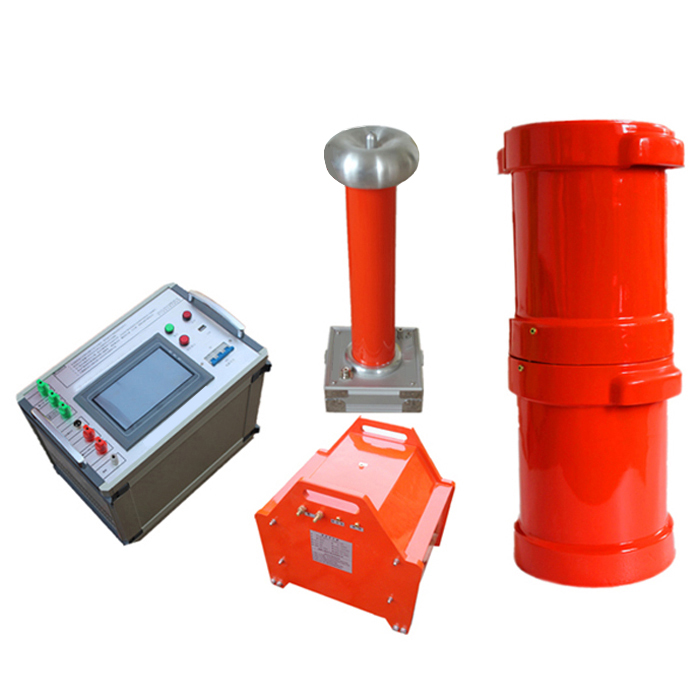

  串联谐振主要由变频控制电源、励磁变压器、电抗器、电容分压器等组成。

  其中变频控制电源采用进口专用SPWM数字波形发生芯片,频率分辨率为16位,频率精度在20~300Hz时可达0.1Hz。在整个频率范围内输出波形良好;动力部分采用先进的IPM模块,保证仪器的稳定性和安全性。

  串联谐振的主要特点:

  与国内同类产品相比,该系列设备具有几大关键优势:

  1、相同电压等级、相同容量的电抗器体积更小、重量更轻;额定负载下温升小;采用干式环氧浇注,机械强度高,电绝缘性能好,美观可靠。

  2、变频控制源容量裕度大;保护功能强;良好的输出波形;稳定性好;多种工作模式,操作简单;采用220V或380V单相供电,方便现场供电。

  3、配置灵活。可选择不同型号的反应器,满足不同测试产品的要求,实现一机多用,性价比高。

  与传统的试验变压器相比,变频串联谐振试验装置具有体积小、重量轻、搬运方便、操作简单、现场使用搬运十分方便(体积和重量约为1/10~1/30)、分体式设计,方便根据现场需要灵活配置反应器数量,大大降低了劳动强度,提高了工作效率。
