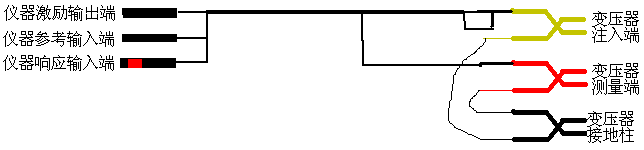

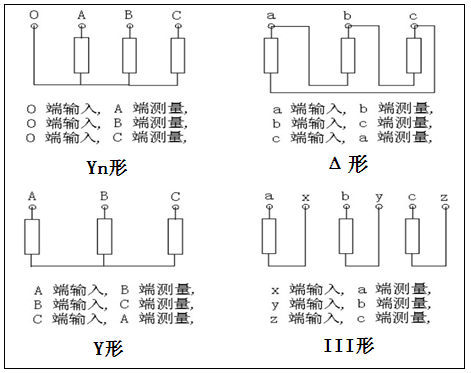

图1为测试线连接示意图,图2显示了4种常见的接线方式,不同的变压器可能有不同的接线方式,测试时根据变压器标注判断是哪种接线方式。
1.将有红色标记的电缆线连接红色测试钳,再连接到变压器的测量端;
2.将没有红色标记的两根电缆线连接至黄色测试钳,再连接到变压器的信号注入端;
3.黑色测试钳的两根地线分别连接红、黄测试钳的接地端,再将黑色测试钳连接至变压器的接地柱;
4.将有红色标记的电缆线连接至响应输入端,另外两根电缆线接至激励输出端和参考输入端。
(图1:测试线连接示意图 ) (图2:变压器4种常见接线方式)
