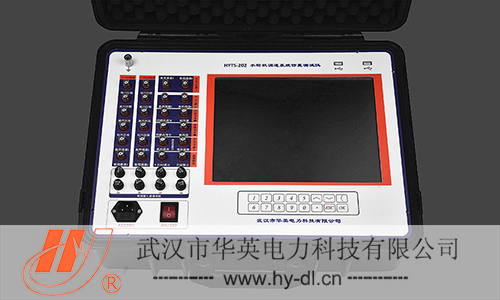

水轮机调速器仿真测试仪做空载摆动试验原理与目的：空载摆动试验是指机组在没有带负荷的空载工况运行，记录180S内机组转速波动的最大值。
试验接线：
1）对于非仿真模式：
1>连接机组频率信号至测试仪"机组频率"测量端子
2>连接导叶接力器行程信号至测试仪"导叶行程输入"测量端子
3>若有浆叶接力器行程，则连接浆叶接力器行程信号至"浆叶行程输入"测量端子
2）仪器工作在仿真模式
1>将仪器的"仿真频率输出"端子连接至调速器机组频率测量输入
2>连接调速器导叶接力器行程至测试仪"导叶行程输入"测量端子
3>若有浆叶接力器，则连接浆叶接力器行程信号至"浆叶行程输入"测量端子
参数设置：

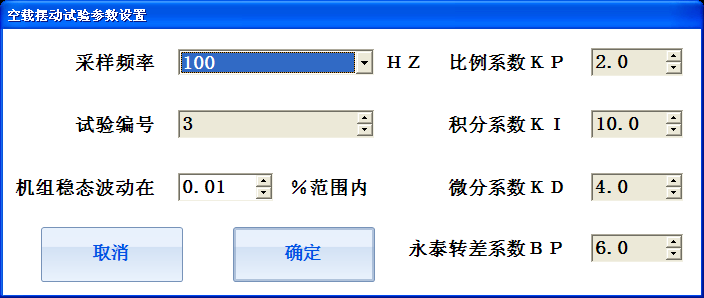

试验参数设置界面对话框如图4.1所示，其中各个参数的含义如下：
1）采样频率
仪器进行曲线采集时的采样频率，其含义是每秒采集多少个数据点
2）机组稳态波动
调速系统在稳态下频率的最大波动值
3）KP,KI,KD,BP参数
调速系统当前的参数设置值，此数值与试验过程无关，仅体现在试验报告中
试验操作：试验连线完成后，使调速器运行于空载工况，点击软件主界面空载摆动试验出现试验参数设置对话框如图1所示，空载摆动试验可设置的参数只有采样频率，记录时间达到180S时，试验会自动停止，试验完成后，软件自动计算最大波动值。
