1概述

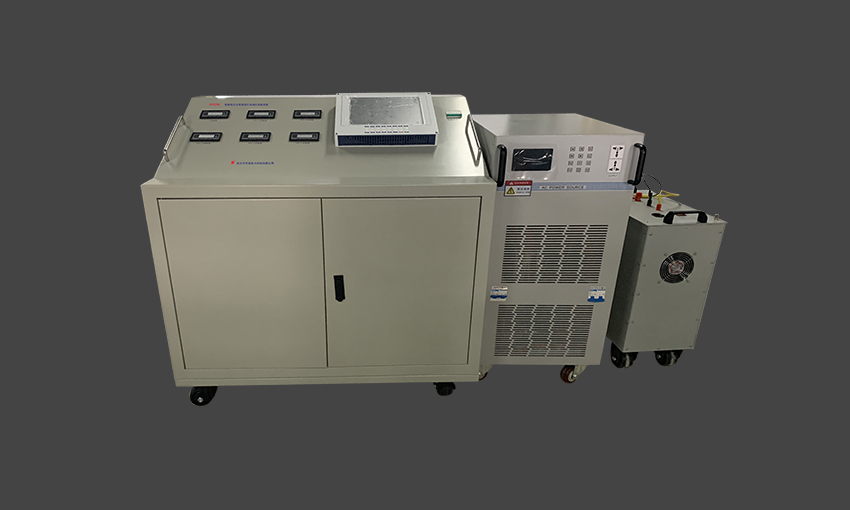

电流互感器温升自动化试验装置按照电国家标准<<GB1206电流互感器>>，<<GB16847保护用电流互感器暂态特性技术要求>><<IEC60044-1currenttransformer>>,<<IEC60044-6Requirementsforprotectivecurrenttransformerfortransientperformance>>和国网公司标准<<Q/GDW1572计量用电流互感器技术规格书>>等要求全自动完成电流互感器温升检测试验。装置根据所连接的电流互感器额定电流大小，自动控制电子升流器升至标准要求的目标试验电流，在此过程中不间断监视电流互感器器身温度，绕阻接头温度，环境温度等数值，并依据所测量的温度数值和标准要求的温升稳定条件自动判断电流互感器是否达到热稳定，当电流互感器温升达到稳定后，装置测量电流互感器线圈的绕阻直流电阻值，依据此时绕阻阻值与升流前线圈绕阻直流电阻值计算电流互感器达到热稳定后的线圈绕阻最高温度以及试验过程中的最大温升值。
2试验装置特点
与目前手动测量电流互感器温升试验相比装置具备以下明显优势
1电流互感器温升自动化试验装置可以全自动完成5只单绕组CT或者单只5绕组CT的温升试验，试验效率大大提高
2试验过程中自动调节输出电流大小，使得试验电流与目标电流误差始终小于0.5%，不会因为主回路电阻变化，电网电压波动等因素造成试验电流的大幅波动，使得试验过程更具说服力
3实时监视记录电流互感器器身，绕阻接头和环境等温度值，并自动判断电流互感器的温升热稳定条件，避免人为判断的失误
4电流互感器达到热稳定时，自动快速测量电流互感器绕阻电阻，避免手动接线测试等时间延迟造成的温升数值测量误差
5自动切换电流互感器二次回路负荷，避免手动操作可能造成的失误
6自动制作和生成格式规范的WORD试验报告，工作效率大大提升
3功能
1采用电子调压方式自动调节输出电流大小，并且在试验过程中自动控制输出电流的数值使之在整个试验过程中与目标试验电流的误差控制在0.5%范围内
2自动切换电流互感器的二次回路所连接负荷值
3测量电流互感器二次线圈电阻值，并依据线圈电阻值和试验前初始温度计算电流互感器线圈最大温升值
4自动监视试验过程中电流互感器器身，绕阻接头温度等数值并根据所选择的标准自动判断电流互感器是否达到温度稳定条件
5记录整个试验过程中的所有监测点的温度数据变化曲线，并记录试验过程中所测量的所有的电阻数值
6自动生成格式规范的WORD试验报告
7作为大电流发生器使用，用于互感器断路器等升流测试
4技术指标
1最大输出电流0~5000A（具体最大输出电流以铭牌参数为准，更高输出电流可订制），输出电流误差小于0.5%设定值，输出电流调节分辨率1A
2升流器输出容量20KVA
3可以同时测量的电流互感器绕组数：5个
4温度传感器个数10只，温度测量方式PT100电阻探头
5温度测量范围0~200度，测量误差1%读数+0.5度，分辨率0.1度
6一次电流测量误差0.5%读数+0.05%FS，测量范围0-5000A
7二次电流测量误差0.5%+0.05%FS，测量范围0-10A
8直流电阻测量通道数5路，测试电流0.2A/2A
9直流电阻测量范围0~200欧，测量误差0.2%+2D
10时间测量与记录误差0.1ms
11电流温度电阻参数记录时间>24小时
12试验记录存储数大于1000组
13供电电源AC380V45Hz~65Hz
14工作环境温度0~50度，湿度小于90%
5常见故障处理
对于电流互感器自动化温升试验台可能出现的故障现象及应对措施如下：
1首次直流电阻测试无法获得测试数据，装置处于死机状态
处理办法：
重新启动装置电源，并且确认"系统设置"界面的三个通信接口均配置正确。如果确认通信接口正确，装置主界面显示"直阻仪在线"，则检查是否所有被使能的检测通道所对应的控制台面板二次端子均已连接至样品电流互感器，如果某个被使能的通道没有连接电流互感器则会造成直流电阻测试无法完成，因为此时的直流电阻测试通道被断开，请使用短接线连接未启用的检测通道对应的二次电流端子
2试验装置能够进入试验主界面，但无法控制电子调压器进行升流也无法完成升流器初始化
处理办法：
确认"系统设置界面"电子调压器的通信接口配置正确且电子升压器的输入电源断路器已经置于合闸位置，然后重新启动软件
3试验装置能够进入试验主界面，电子升流器能够完成初始化但是无电流输出
处理办法：
确认电子调压器的输出断路器处于合闸位置，且试验控制台上的一次回路导体已正确连接
