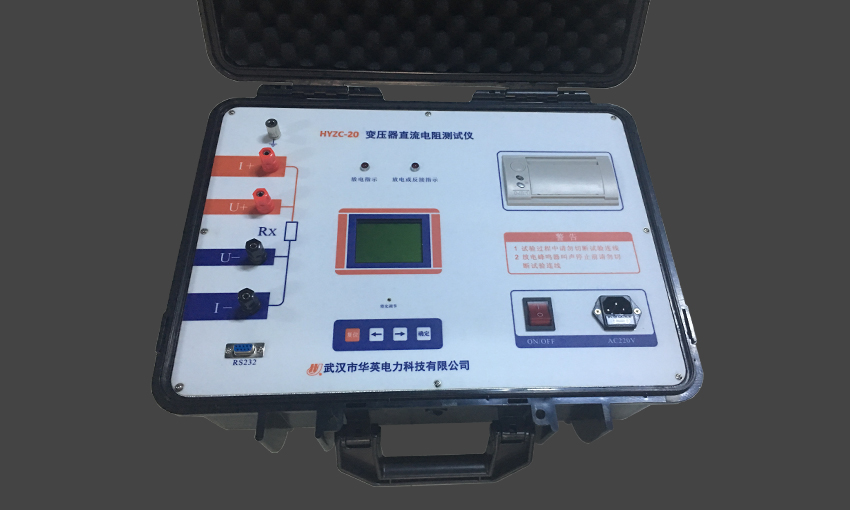

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目，通过变压器直流电阻测量仪测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。




　　A、直流电源测试：



　　闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试，测试完毕后，按下“启停”键，“放电”指示灯亮（若被试品储存电量较小，则“放电”指示灯不亮）。放电后，“放电”指示灯熄灭。再转换测试夹，进行再次测试。



　　B、交流电源测试：



　　接上交流AC220V电源，相应指示灯（“充电”指示灯或者“充满”指示灯）亮，闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停”键，“放电”指示灯亮（若被试品储存电量较小，则“放电”指示灯不亮）。放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。



　　C、充电：



　　接上交流AC220V电源，此时“充电”指示灯亮，表示正在对仪器内的充电电池进行充电工作，若仪器内的可充电电池电量较足，则“充满”指示灯亮。变压器直流电阻测试仪在使用交流电源测试的同时也在对机内电池进行充电（仪器设计了充电保护电路，不会有过充现象产生）。
