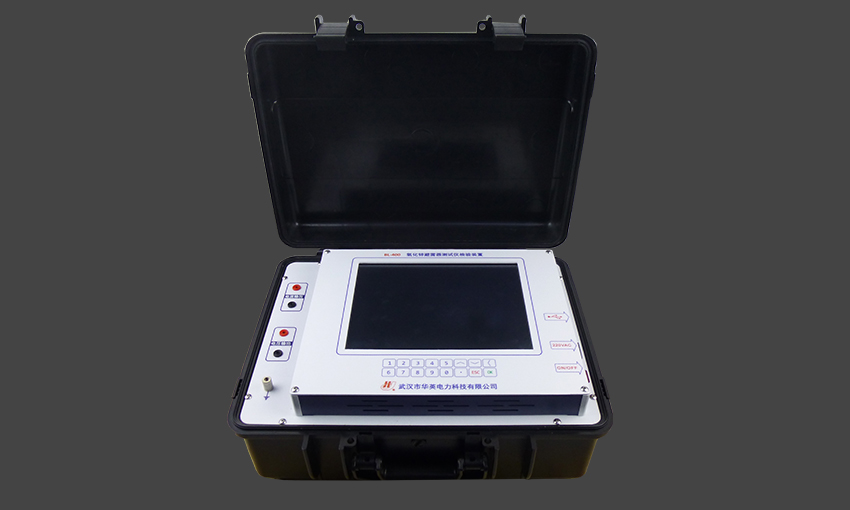

避雷器测试仪校准装置，可以同时输出0-160V交流电压和0-10mA交流电流，并且可以设定交流电流中阻性电流和容性电流分量从而模拟各种避雷器泄露电流工况反馈至避雷器测试仪，用于严重避雷器测试仪的测量数据是否准确。
避雷器测试仪校准装置的原理图和测试连线如图1所示
图1系统原理与测试连线图
避雷器测试仪标准装置内部由参考电压发生电路，泄露电流发生电路，电压电流反馈测量电路以及控制电路组成。电压发生电路与电流发生电路互相隔离不共地，以避免避雷器测试仪测量电路影响造成输出误差偏大。装置的液晶触摸屏可以设定参考电压，泄露电流容性分量，阻性分量以及阻性电流谐波分量等参数，并将其合成为控制信号经DA输出至功率放大电力后输出，从而仿真产生各种工况下的避雷器电压电流信号。
避雷器测试仪标准装置与避雷器测试仪的连线非常简单，只需将标准装置的电压输出连接至避雷器测试仪参考电压输入，避雷器测试仪标准装置的电流输出连接至避雷器测试仪的泄露电流输入即可。在标准装置的人机接口界面可以设定仿真检测的试验点数，并且每个检测点的电流各种分量可配置，装置可以一次性连续输出10个检测点电压电流信号，从而一次性完成避雷器测试仪的检测。在校准过程中标准装置还可以通过实时测量反馈的电压电流信号，显示输出电压电流的波形，以及他们之间的相角差，使得校准参数更全面，校准过程可靠，更具说服力。
技术指标Technical indicators
避雷器测试仪标准装置的详细技术指标如下：
1输出电压AC0-160V，控制误差0.5%设定+0.05V
2参考电压测量读数误差0.2%+0.02V
3输出电流AC0-10mA，控制误差0.5%设定+0.005mA
4全电流测量误差0.2%+0.002mA
5阻性电流和容性电流测量误差0.2%+0.002mA
6阻性电流峰值测量读数误差0.5%+0.002mA
7阻性谐波电流谐波测量读数误差0.5%+0.002mA
8电压电流夹角测量读数误差小于0.5度
9输出电压波形畸变率小于1.0%
10操作模式：触摸屏
11存储数据不低于1000组
12自动生成WORD格式试验报告
13输入供电电源AC120V10%45-65Hz
14校准系统工作环境要求：
1>温度0~50度
2>湿度小于95%
