产品功能Product function
电容电感测试仪校准装置根据设定的电容电感值和输入的测试电压数值，实时模拟交流电流输出，输出电流的幅值由模拟的阻抗值和输入电压幅值决定。输出电流的相位由阻抗形式决定，当工作模式是电感测量时，输出电流落后于测试电压90度，当工作模式是电容测量时，输出电流超前于测试电压90度。仪器可以跟踪的测试电压范围是AC0-200V，可实时输出的电流范围AC0-20A。

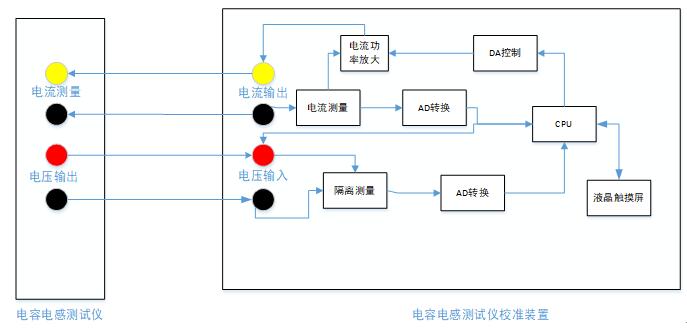

电容电感测试仪校准装置的原理图和测试连线如图1所示
图1 系统原理与测试连线图
电容电感测试仪标准装置内部由测试电压测量回路，试品电流发生电路，电流反馈测量电路以及控制电路组成。电压测量电路与电流发生电路互相隔离不共地，以避免电容电感测试仪测量电路影响造成输出误差偏大。装置的液晶触摸屏可以设定最大测试电压，最大输出电流限制，电容电感模式，测试电压频率以及电容电感值。
电容电感测试仪标准装置与电容电感测试仪的连线非常简单，只需电容电感测试仪的电压输出连接到标准装置的电压测量回路，标准装置的输出电流连接至电容电感测试仪的电流测量回路即可。在标准装置的显示屏界面可以设定仿真电容还是电感，并可设定电容电感具体数值，启动测试后标准装置根据设置的最大测试电压自动选择电压测量量程，并根据实测的电压实时计算所需输出电流值，在每200ms时间点进行一次相角同步，保证电感模式时输出电流落后于电压90度，输出电容模式时电流超前与电压90度。测试过程中标准装置通过电流反馈和电压输入的实测数据，实时显示刷新电压电流波形及幅值数据。标准装置还会根据实测的电压电流计算并显示的实时电容电感值，输入电压值，输出电流值，功率因素等。在根据输入电压实时跟踪输出电流值，输出电流最大值被限定在测试前设置的最大允许输出电流范围内，以确保输入电压较大时不会错误的造成过大的电流输出，而导致外部回路或者接线故障。
技术指标Technical indicators
电容电感测试仪标准装置的详细技术指标如下：
1 输入电压测量AC 0-200V，测量误差0.2%设定+0.02
2 输出电流测量误差0.2%+0.02V
3 电容电感测量误差0.2%（电流大于0.2A，电压大于2V时）
4 模拟电容电感控制精度误差小于1%
5 输出电流AC 0-20A，控制误差0.5%设定+0.05A
6 输出电流波形畸变率小于1.0%
7 操作模式：触摸屏
8 存储数据不低于1000组
9 自动生成WORD格式试验报告
10 输入供电电源AC120V 10% 45-65Hz
11 校准系统工作环境要求：
1>温度0~50度
2>湿度小于95%
