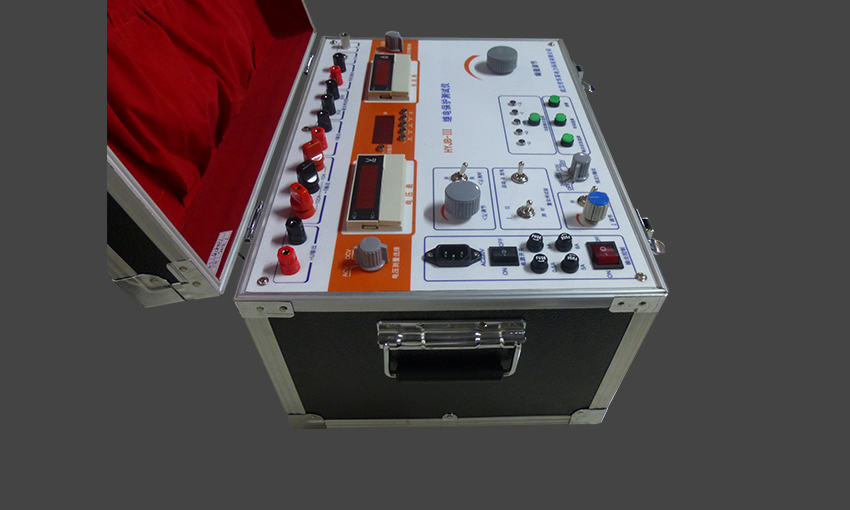

HYJB-III二次电流注入测试仪适用于高低压供电系统继电保护装置的调整与试验。能完成各种常用继电器的校验、二次回路检验、检查互感器特性、检定断路器跳闸机构动作值以及对断路器的分合闸时间测量等。



1、测试继电器的种类：电流继电器，电压继电器，重合闸继电器，中间继电器，差动继电器。

2、本继电保护测试仪配有定值输出可单独作电压源。

3、具有指示仪表精度高、功能全、性能稳定、操作简便、移动灵活等特点;采用数码显示，读数直观。

4、结构紧凑，体积轻巧，便于携带，搬运。



1>直流电压输出：0～350（V）连续可调，输出容量：960VA

2>交流电压输出：0～380（V）连续可调，输出容量：400VA

3>直流电流输出：0～10A连续可调，输出容量80VA

4>交流电流输出：0～10A,0～100A容量1000VA

5>伏安特性测试：电压0～240V电流0～5A

6>交流短路电压模拟输出

7>直流电压选择输出（可用于静态继电器的操作电源）

输出电压：24V、48V、110V、220V，输出电流均为0.4A

8>装置精度：0.5级

9>接点动作时间测试：0～9999s

10>分辨率：1ms

11>外形尺寸(mm)：550×410×340，重量：33kg
