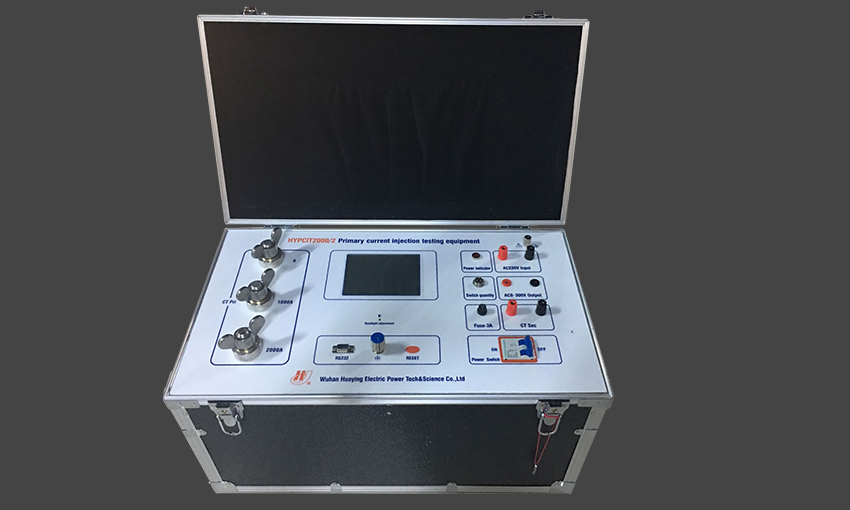

HYPCIT系列一次电流注入设备应用在电力系统高压开关测试，保护系统测试和电流互感器测试。仪器从电源产生大电流来模拟电力设备一次电路中的额定电流或故障电流。



HYPCIT主要应用和功能如下：

1)大电流输出注入到运行线路主电路来模拟故障电流，然后检测保护系统能否根据设计操作。

2)大电流输出注入到电流互感器一次侧，然后从二次侧通过误差测量仪测试感应电流来检测电流互感器比差和相位移。

3)大电流输出注入到高压开关主电路来模拟一次侧额定电流，然后根据温升过程检测开关稳定性在电力设备或电缆测试中作为交流大电流源。





1 工作电源：AC220V或AC400V,45Hz~65Hz，工作电压取决于电源输出容量。

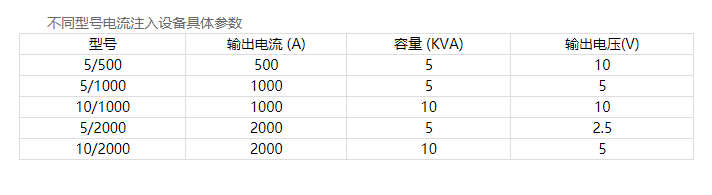

2 常见输出电流：500A或1000A或2000A

常见输出容量：3KVA或5KVA或10KVA或15KVA

可根据客户具体要求定制

3 阻抗电压：8%

4 空载电流：6%

5 电流畸变：<5%

6 从组装在升流器内部的电流互感器二次侧测试电流，显示器是4和1/2的数字电流表，最大测量误差0.5%RDG+5D。

7 试运行的计时器指示为可选配置。计时器可以根据顾客的要求进行定制如下：

1）4数字计时器从0~9999s/0~999.9s/0~99.99s，精度：0.5%RDG+5D

2）5数字计时器从0~99999s/0~9999.9s/0~999.99s，精度：0.2%RDG+2D

3）6数字计时器从0~999999s/0~99999.9s/0~9999.99s,精度：0.1%RDG+1D

8 温度：0~40C，湿度<90%
