高精度标准高压电源与自动校准系统用于高压计量,试验类仪器如分压器,高压表,串联谐振系统等的校准和检测,为检测过程提供稳定,可靠频率和幅值均可调的高压源,并自带高精度的测量系统,使检测结果更准确可信。
交流高电压的校准是电力系统计量部门一个非常常规且非常重要的检验项目,在对高压表等高压计量设备进行校准时交流高压电源系统的稳定性、质量和适应范围对校准结果至关重要,并且在校准时作为参考的标准器读数必须非常准确,但是实际校验与检测工作中,检测人员面临的一个非常常见的问题是使用市电作为输入电源的高压电源系统本身存在很大波动,读数不停的变化,因此对于精度较高的校准根本无法实现。

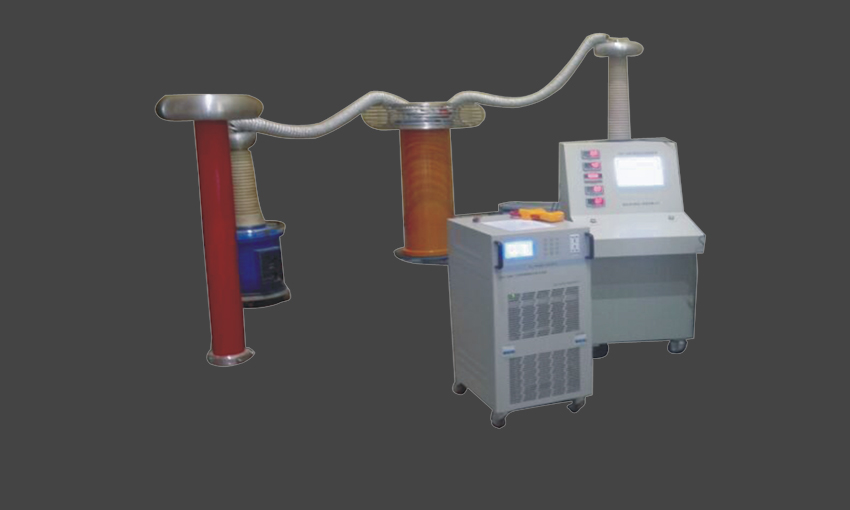

HYAP系列高精度标准高压电源与自动校准系统可以为高压仪器校准类应用提供一套稳定性好、纹波系数低、高压读数准确的解决方案,系统负责输出频率可变的高精度交流高压电源,并通过高精度宽频分压器对输出的电源进行监视,在校准开始前,校准员将需要校准的目标电压点输入自动校准系统后,系统自动调压并记录目标点的准确读数值,校准员只需要输入试品的读数就可以自动完成整个校准过程,并且系统可以根据记录的标准读数值和试品读数值自动生成Word格式报告。
高精度标准高压电源与自动校准系统的详细技术指标如下:
1系统输入电源:
10KVA 以上的系统 AC380V 三相四线制, 输入电源频率:45HZ~65HZ
10KVA及以下系统 AC220V 供电,输入电源频率:45HZ~65HZ
2 系统输出电压范围:0~100KV/0~200KV (可定制)
3输出高压频率:30HZ~300HZ
4 宽频测量分压器电容量:100pF
5 宽频分压器工作频率:30HZ~300HZ
6 校准系统测量读数误差:0.2%RDG+2D
7 输出电压波形畸变率典型值小于1%,保证值小于1.5%
8 操作模式:触摸屏
9 校准系统工作环境要求:温度0~50℃ 湿度小于80%
