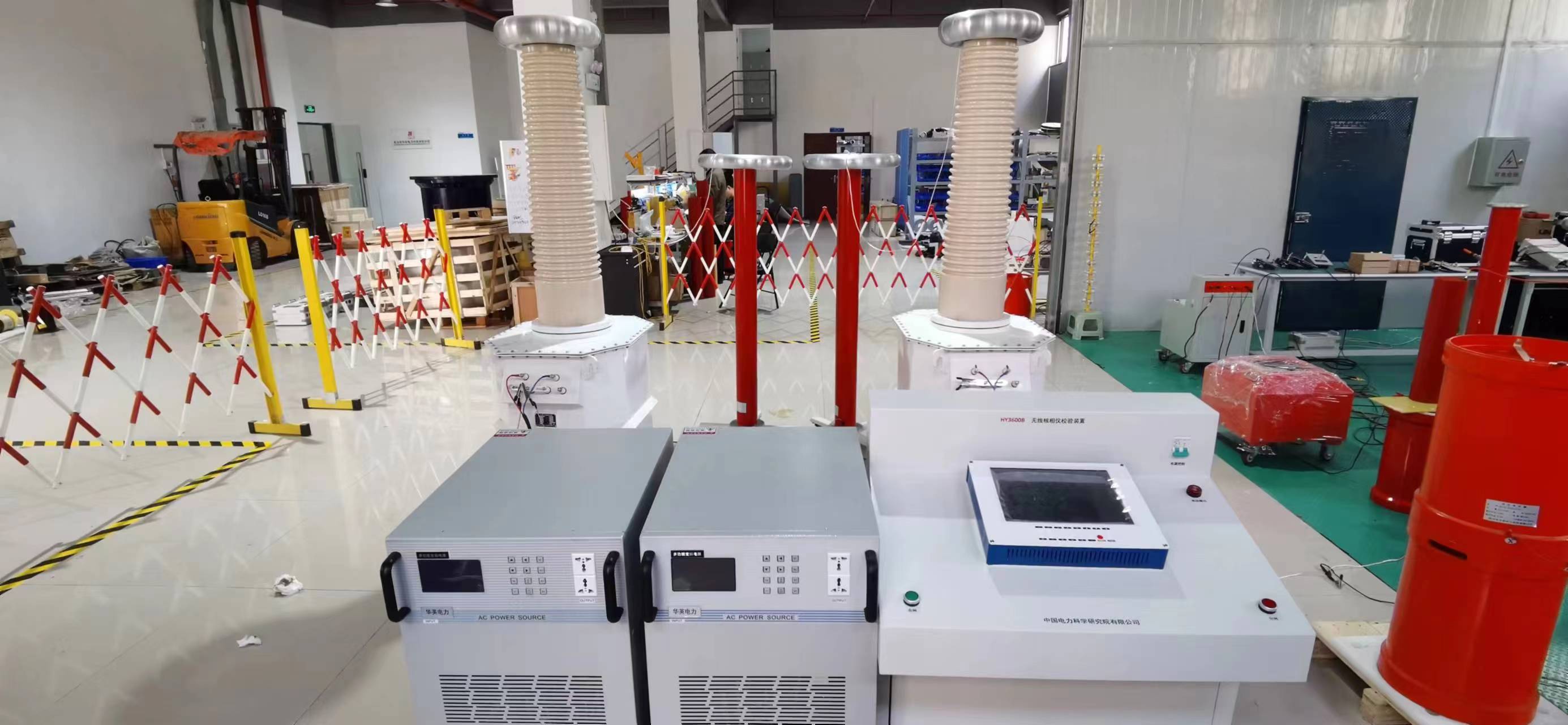

整个耐压试验装置由操作控制台，2台程控变频电源，2台200KV升压变压器和2台200KV纯电容分压器组成。所有的升压过程控制，读数均由操作控制台的控制计算机完成。在试验开始前在操作控制台计算机软件上设定试验模式，试验电压及高压运行时间，当试验过程被启动后，操作控制台的电脑向程控变频电源发送升压指令以控制其输出电压升压，操作控制台的电脑实时采集2台200KV分压器的低压臂输出电压，在自动升压模式下，无线高压核相器校验装置会在控制电压上升的同时，控制2个高压之间的相角差，保证相角在符合控制要求的工况下再进行升压。在手动升压模式或者自动升压模式达到目标值之后，可以通过试验控制台调节2个高压的幅值，以及2个高压之间的相角差。



1.操作控制箱输入电源：AC380V 三相四线制， 输入电源频率45Hz~65Hz

2.操作控制箱输出电源：AC380V 单相

3.操作控制箱最大输出功率：15KVA

4.程控变频电源输入电源：AC380V 单相， 输入电源频率45Hz~65Hz

5.程控变频电源输出电压：单相0~440V，输出电源频率30~200Hz

6.程控变频电源输出电流：单相0~45A

7.升压变压器最大输出电压：200KV

8.升压变压器工作频率：49Hz~300Hz

9.升压变压器输入电压：AC 0~400V

10.高压分压器输入电压：AC 0~200KV

11.高压分压器电容量：100pf

12.高压分压器工作频率：49Hz~200Hz

13.装置系统测量电压误差：1%读数值+1D

14.无线高压核相器校验系统相角测量误差<1度

15.频率测量误差小于<0.02Hz

16.输出电压波形畸变率典型值小于1.5%

17.操作模式：触摸屏

18.温度0~50度

19.湿度小于80%
